一、  概述

1、主要功能：

  該調速器是目前先進的弱電控制強電的電力調控系統，是我公司專為各種力矩電機的控制和調速需要而開發的產品。控制器內部主要由可控硅、移相控制系統、穩壓反饋系統、冷卻散熱系統和電源等優化組合而成。對交流輸入無相序要求，控制器內部控制信號為DC 0～10V直流電壓信號，或4～20mA標準信號，可方便的與計算機、PLC工控機等設備系統的組合，實現轉矩、張力和周數的自動控制。為便于用戶使用，面板上配備的數字（指針）儀表，實時顯示電流、電壓等各運行參數。本控制器具有結構簡單、安裝方便、運行平穩可靠、工作環境適應性強等優點。

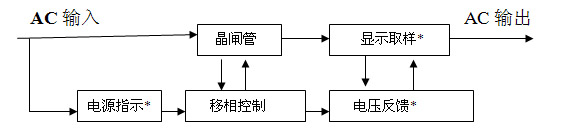

2、原理框圖

（圖1）

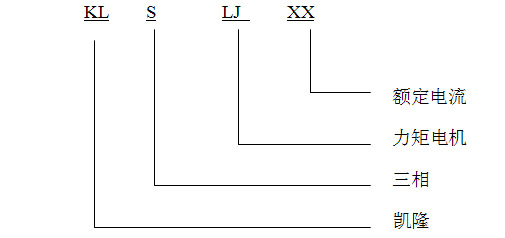

二、  代號及含義

（圖2）

三、應用范圍

   主要應用于各種使用力矩電機作為動力系統，需要調速的設備或生產線，可廣泛應用于機械制造、包裝、印刷、紡織、塑料、造紙、橡膠、冶金、電線電纜、金屬線材等行業。

四、技術條件

4.1、輸入電壓380V±10%   50Hz。（三相四線）

4.2、輸出電流范圍10-2000A.

4.3、輸出電壓AC0-380V，線性可調。

4.4、輸出電流過載能力15%*，不超過10分鐘。

4.5、穩壓精度優于2%。

4.6、工作方式：連續工作。

4.7、防護等級：IP20或IP00。

五、使用條件

5.1、海拔高度不超過2000米。

5.2、傾斜度不大于5度。

5.3、正常工作環境溫度-15-+45℃，相對濕度≤85%的無腐蝕性氣體、無導電塵埃的場所。

5.4、主電源的電壓不對稱度小于2%，波動范圍±10%。
